Fagverk: lange spenn med lite stål

Et fagverk er et bæreelement bygget opp av staver satt sammen i trekanter. Øverst går overgurten, nederst undergurten, og mellom dem står diagonaler og ofte vertikaler. Det ser enkelt ut, og det er poenget.

Hvorfor trekanten

En firkant av staver kan klappes sammen uten at noen av stavene endrer lengde. En trekant kan ikke det. Derfor blir stavene i et fagverk i hovedsak belastet på strekk eller trykk langs sin egen akse, i stedet for på bøying. Stål er svært effektivt brukt på den måten, og det er grunnen til at et fagverk kan spenne langt med lite materiale sammenlignet med en massiv bjelke av samme høyde.

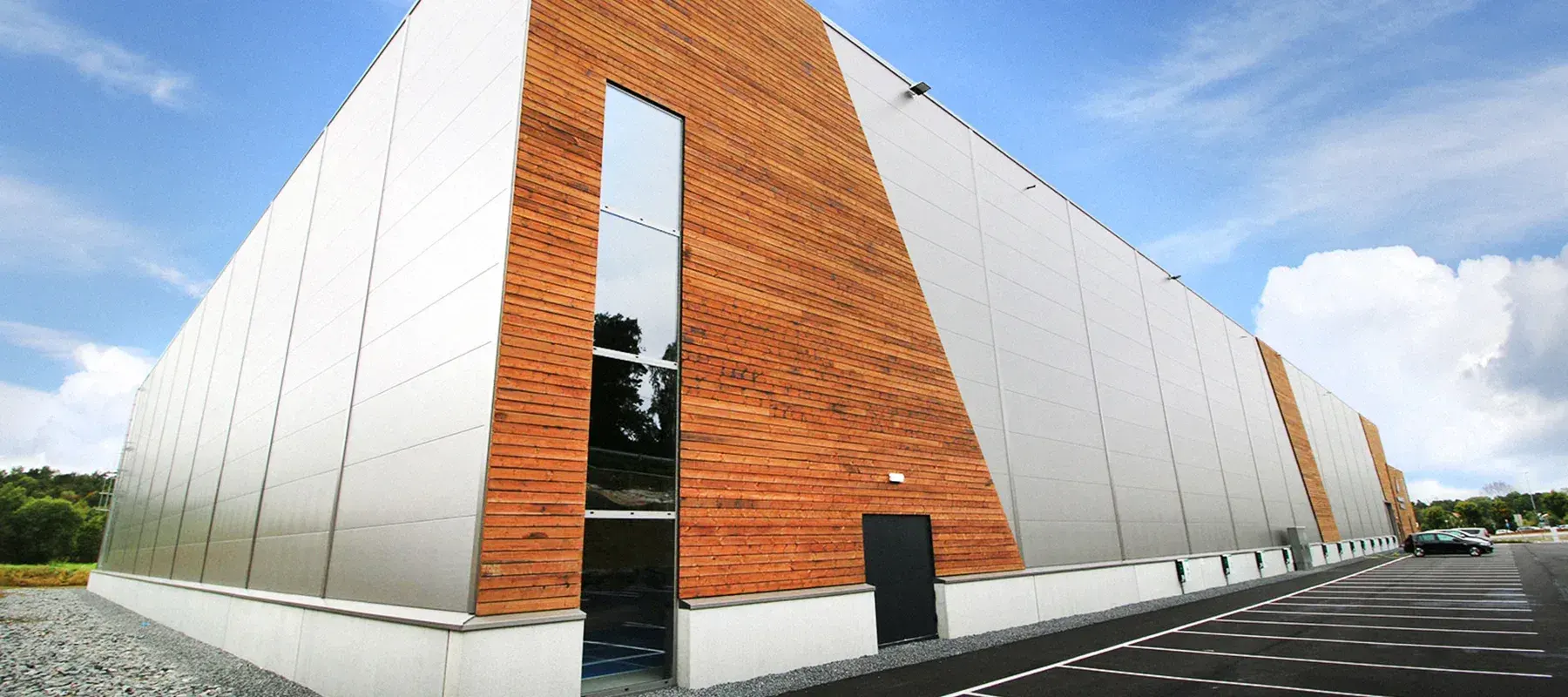

Resultatet er søylefrie arealer: idrettshaller, lager, logistikkbygg og industri, der søyler midt i rommet ville stått i veien for bruken.

Høyden gir noe tilbake

Et fagverk må være høyt for å virke, og den høyden er ikke bortkastet. Mellom stavene er det plass til ventilasjon, sprinkler og kabelføringer, som ellers måtte hengt under bæringen. I et bygg med mye teknikk kan det spare takhøyde.

Trykkstavene bestemmer mye

Staver i strekk er enkle: de blir bare rettere. Staver i trykk kan knekke ut til siden hvis de er lange og slanke. I et vanlig takfagverk er det overgurten som går i trykk under snølast, og den må holdes sideveis. Det gjøres gjerne av takkonstruksjonen og egne avstivningsstag.

Vinden kan snu bildet. Sug på taket kan løfte, og da kan undergurten gå i trykk. Den trenger derfor også avstivning, selv om den er strekkstav i det vanlige lasttilfellet.

Knutepunktene er der det koster

Stavene er enkle. Det er i knutepunktene timene går, både i verkstedet og på plassen. Skal fagverket sveises ferdig i verksted, eller boltes sammen på stedet? Hvor lange deler kan fraktes på vei? Store fagverk leveres ofte i seksjoner som skjøtes på plassen, og hvor skjøtene skal ligge, må avgjøres i prosjekteringen.

Løftet er en egen øvelse

Et langt fagverk er stivt i sitt eget plan og slakt på tvers. Løftes det feil, kan det knekke ut sideveis før det er på plass. Derfor brukes gjerne løfteåk med flere festepunkter. Det første fagverket må sikres midlertidig til det neste er på plass og avstivningen mellom dem er montert. Rekkefølgen er planlagt på forhånd, slik vi skrev om i HMS begynner før første løft.

Og brannen

Stål mister styrke ved høye temperaturer. Et fagverk med tynne staver har mye overflate i forhold til stålmengden, og må ofte brannbeskyttes med brannmaling eller isolasjon for å holde kapasiteten i den brannklassen bygget er prosjektert for.

Et godt fagverk er samspillet mellom arkitektens ønske om et fritt rom, konstruktørens beregninger og montørenes rekkefølge. Mangler ett av de tre, kommer det fram på byggeplassen.
